À retenir
- Les cinq ensembles essentiels sont le moteur, la transmission, l’hydraulique, la prise de force et l’attelage associé à la traction.
- Le couple disponible à bas régime favorise les travaux exigeants comme le labour, le transport chargé ou le travail en pente.
- Les régimes de prise de force de 540 et 1 000 tours par minute doivent correspondre aux indications de l’outil utilisé.
- Une prise de force ou un cardan en mouvement peut happer un vêtement en une fraction de seconde, ce qui impose des protections adaptées.
- Un relevage lent ou incapable de maintenir une charge peut révéler une huile inadaptée, un filtre colmaté, une pompe usée ou une fuite interne.
Lorsqu’un tracteur tombe en panne, le diagnostic devient plus simple si l’on sait quelle fonction remplir par chaque ensemble mécanique. Un moteur qui démarre mal, un relevage qui manque de force ou une prise de force qui ne tourne plus ne renvoient pas aux mêmes organes.

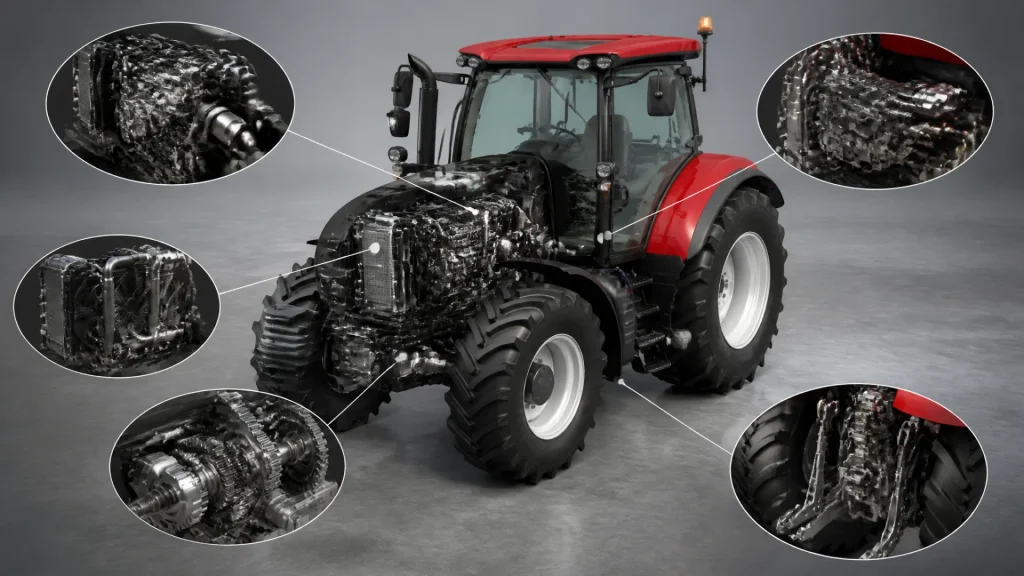

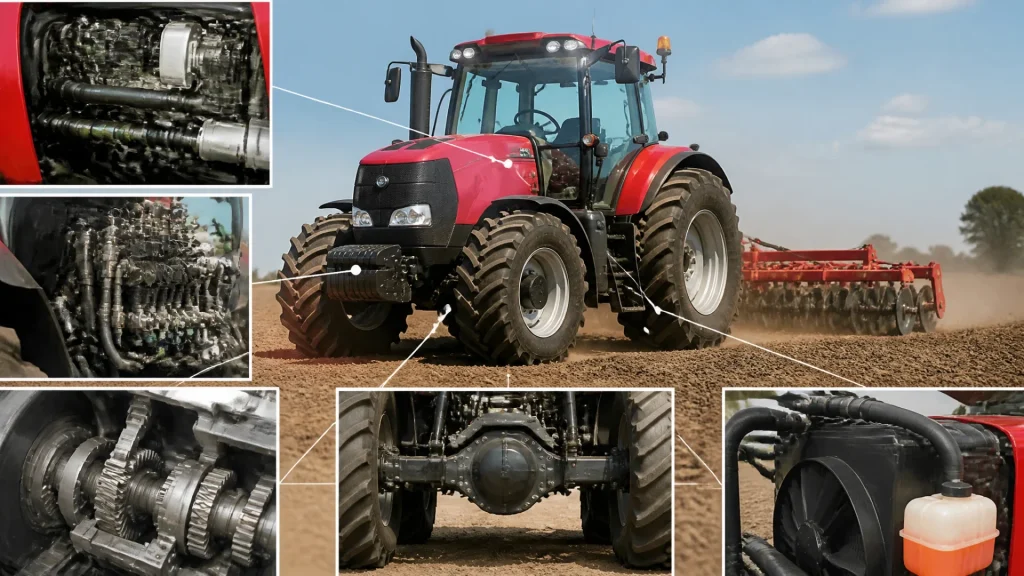

Il n’existe pas une classification officielle unique des systèmes d’un tracteur, mais cinq grands ensembles permettent de comprendre l’essentiel de son fonctionnement : le moteur, la transmission, l’hydraulique, la prise de force et l’attelage associé à la traction. Les circuits électriques, la direction, le freinage et les dispositifs de sécurité complètent cette architecture.
Le moteur produit l’énergie nécessaire
Le moteur constitue la source d’énergie du tracteur. Il transforme l’énergie contenue dans le carburant en mouvement mécanique, puis fournit cette puissance aux différents équipements de la machine. Sans lui, le tracteur ne pourrait ni avancer, ni entraîner un outil, ni alimenter correctement sa pompe hydraulique.
Les tracteurs anciens ont principalement reçu des moteurs à essence, au pétrole ou au gazole. Le diesel s’est progressivement imposé dans le monde agricole grâce à son couple important, sa robustesse et sa capacité à travailler longtemps à bas régime. Cette caractéristique est particulièrement utile lors d’un labour, d’un transport chargé ou d’un travail réalisé dans une pente.
Le moteur rassemble plusieurs organes essentiels : le bloc-cylindres, les pistons, le vilebrequin, la culasse, les soupapes, l’injection ou l’allumage, ainsi que les circuits de refroidissement et de lubrification. Sur un modèle ancien, ces éléments sont souvent accessibles et commandés mécaniquement, ce qui facilite parfois la recherche de panne.
Un démarrage difficile peut avoir plusieurs causes : batterie faible, alimentation en carburant insuffisante, injecteurs encrassés, bougies de préchauffage défectueuses ou compression trop faible. Le niveau d’huile, l’état du filtre à air et le bon fonctionnement du refroidissement influencent également la durée de vie du moteur.
La puissance maximale ne suffit pas à juger la qualité d’un moteur agricole. Le couple disponible à bas régime, la souplesse et la capacité à maintenir un effort régulier sont souvent plus importants pour les travaux exigeants. Un moteur légèrement moins puissant, mais stable et endurant, peut se montrer plus efficace sur le terrain qu’un moteur plus nerveux et difficile à exploiter.
La transmission adapte la puissance
La transmission a pour fonction de conduire la rotation du moteur jusqu’aux roues motrices. Elle modifie la vitesse et le couple selon le travail demandé, car un tracteur doit pouvoir avancer rapidement sur route tout en progressant très lentement dans un champ.
Les principaux organes de transmission sont l’embrayage, la boîte de vitesses, les arbres de transmission, le différentiel, les réducteurs et les ponts. Chaque élément joue un rôle précis dans le transfert de la puissance. Une défaillance de l’un d’eux peut provoquer des bruits anormaux, des difficultés à passer les rapports ou une perte de motricité.
L’embrayage sépare temporairement le moteur de la boîte de vitesses. Il permet de démarrer sans à-coup, de changer de rapport et d’immobiliser le tracteur tout en laissant le moteur tourner. Sur de nombreux modèles anciens, l’embrayage commande aussi la prise de force, ce qui signifie que l’arrêt de l’avancement peut entraîner celui de l’outil.
Les boîtes mécaniques des tracteurs anciens disposent généralement de plusieurs rapports avant, de quelques rapports arrière et parfois d’une gamme lente. Cette dernière permet d’avancer à faible vitesse avec un effort important, notamment pour le labour, le maraîchage ou l’utilisation d’outils nécessitant une progression régulière.
Les transmissions modernes peuvent être synchronisées, semi-automatiques, powershift ou à variation continue. Elles améliorent le confort et optimisent le régime moteur, mais elles font aussi appel à des composants hydrauliques et électroniques plus complexes. Sur un tracteur de collection, une boîte mécanique simple reste souvent plus facile à diagnostiquer et à réparer.
- [Transmission efficace] – L’arbre de transmission proposé par la marque Wiltec garantit une liaison directe et fiable entre…
- [Résistance mécanique] – Fabriqué avec des matériaux de qualité et conçu pour résister à l’usure, cet arbre mécanique…
- [Réglage personnalisé] – Grâce à ses longueurs ajustables, ce modèle d’arbre de transmission s’adapte précisément à chaque machine…
Le circuit hydraulique commande les équipements
Le système hydraulique permet de déplacer, maintenir ou régler les équipements grâce à de l’huile mise sous pression. Il comprend habituellement une pompe, un réservoir ou un carter d’huile, des filtres, des conduites, des distributeurs et des vérins.
Le moteur entraîne la pompe hydraulique, qui aspire l’huile puis l’envoie dans le circuit. Lorsque le conducteur actionne une commande, un distributeur dirige le fluide vers un vérin. Celui-ci se déploie ou se rétracte afin de lever un outil, de basculer une benne ou de déplacer une charge.
Le relevage trois points dépend directement de ce circuit. Il permet de soulever une charrue, une herse, un cultivateur, une faucheuse ou un broyeur, mais aussi de régler leur profondeur de travail. Sur les tracteurs équipés d’un chargeur frontal, l’hydraulique commande également la montée des bras et l’inclinaison du godet.
Une baisse de performance hydraulique se manifeste souvent par un relevage lent, des mouvements irréguliers ou une incapacité à maintenir une charge en hauteur. Les causes possibles comprennent une huile inadaptée, un filtre colmaté, une pompe usée, une fuite interne ou des joints détériorés.
Certains tracteurs utilisent une huile commune pour la transmission et l’hydraulique, tandis que d’autres possèdent des circuits séparés. Il faut donc respecter les préconisations du constructeur avant toute vidange. Une huile correcte et un entretien régulier évitent une grande partie des pannes coûteuses.
La prise de force entraîne les outils
La prise de force, souvent abrégée en PDF, transmet une rotation mécanique à un outil. Elle se présente généralement sous la forme d’un arbre cannelé placé à l’arrière du tracteur, même si certains modèles possèdent aussi une prise de force avant ou ventrale.
Grâce à elle, le tracteur peut entraîner une faucheuse, une presse à balles, un broyeur, une herse rotative, une pompe, une bétonnière ou une remorque spécifique. Le moteur ne fournit donc pas seulement une force de traction : il devient également une source d’énergie pour les organes actifs de l’outil.
Les régimes les plus courants sont 540 et 1 000 tours par minute. Le régime choisi doit correspondre aux indications de l’outil, car une vitesse excessive peut provoquer une casse ou un accident. Certains tracteurs proposent aussi un régime économique, qui permet d’obtenir la vitesse nécessaire avec un moteur tournant moins vite.
| Type de prise de force | Fonctionnement | Usage courant |
|---|---|---|
| Dépendante | Elle est liée à l’embrayage et s’arrête généralement lorsque celui-ci est enfoncé. | Tracteurs anciens et outils simples |
| Semi-indépendante | Elle peut continuer à fonctionner dans certaines conditions lorsque l’avancement est interrompu. | Travaux nécessitant une rotation régulière |
| Indépendante | Elle est commandée séparément de l’avancement du tracteur. | Pressage, broyage et travaux modernes |
| Proportionnelle | Sa vitesse dépend de celle des roues ou du déplacement du tracteur. | Applications particulières |
La prise de force représente l’un des éléments les plus dangereux du tracteur. L’arbre et le cardan doivent être munis de protections adaptées, et aucune intervention ne doit être effectuée lorsque le moteur tourne. Un vêtement, une manche ou une sangle peut être happé en une fraction de seconde.
L’attelage et la traction transmettent l’effort au sol
Le cinquième ensemble regroupe les organes qui permettent de tirer, porter et positionner les outils. Il comprend notamment la barre d’attelage, le crochet, les bras inférieurs, les chandelles, le troisième point et le relevage hydraulique.
L’attelage trois points est devenu une interface essentielle entre le tracteur et les équipements portés. Les deux bras inférieurs soutiennent la charge et assurent la montée de l’outil, tandis que le troisième point contrôle son inclinaison. Les chandelles servent à régler la hauteur et l’équilibre de l’ensemble.
Le système de traction comprend aussi les roues, les pneumatiques, le différentiel, le blocage de différentiel et, selon les modèles, la transmission intégrale. Un tracteur deux roues motrices peut convenir à des travaux légers sur un terrain stable, alors qu’un modèle quatre roues motrices offre une meilleure adhérence dans la boue, les pentes ou les sols difficiles.
La puissance du moteur ne garantit pas à elle seule une bonne capacité de traction. Le poids du tracteur, le lestage, la pression des pneus, leur profil et la nature du sol ont une influence considérable. Un moteur puissant qui patine ne transmet pas efficacement son énergie au terrain.
Le choix d’un outil doit donc tenir compte de la capacité de relevage, du poids admissible sur l’attelage et de la puissance disponible. Un équipement trop lourd peut déséquilibrer la machine, allonger les distances de freinage et accélérer l’usure des bras ou des fixations.
Les fonctions complémentaires assurent la sécurité
Les cinq systèmes principaux ne fonctionnent pas isolément. Le circuit électrique alimente le démarreur, les phares, les instruments de bord, les témoins et, sur les tracteurs récents, de nombreuses électrovannes. L’électronique peut aussi surveiller le moteur, gérer la transmission ou automatiser le relevage.
La direction et le freinage méritent une attention particulière, surtout sur un tracteur ancien. Une direction présentant trop de jeu rend les manœuvres imprécises, tandis que des freins mal réglés peuvent provoquer un déséquilibre dangereux au moment de ralentir.
La cabine, l’arceau ou le cadre de sécurité protègent le conducteur en cas de retournement. La ceinture doit être utilisée lorsque le tracteur en est équipé, et les protections doivent rester en place. La sécurité concerne également l’attelage : il faut immobiliser le tracteur, couper le moteur et retirer la clé avant toute intervention.
- Contrôler les niveaux d’huile, le liquide de refroidissement et l’état des filtres.
- Vérifier les pneus, la direction, les freins et les fixations de l’attelage.
- Adapter le régime de prise de force aux indications de l’outil.
- Ne jamais approcher une prise de force ou un cardan en mouvement.
- Respecter la capacité de relevage et la charge admissible du tracteur.
Une lecture simple pour diagnostiquer les pannes
Cette organisation en cinq systèmes constitue une méthode pratique pour orienter un diagnostic. Un moteur qui ne démarre pas conduit vers l’alimentation, l’allumage, le préchauffage ou la compression, tandis qu’un tracteur qui avance mal invite à examiner l’embrayage, la boîte ou les ponts.
Un relevage faible oriente plutôt vers l’huile, le filtre, la pompe ou les vérins. Si un outil ne tourne plus, il faut contrôler la commande de prise de force, l’embrayage, l’arbre cannelé et le cardan, sans oublier la sécurité liée aux protections.
| Système | Fonction principale | Organes concernés |
|---|---|---|
| Moteur | Produire l’énergie mécanique | Pistons, vilebrequin, injection, refroidissement |
| Transmission | Adapter et transmettre la puissance aux roues | Embrayage, boîte, différentiel, ponts |
| Hydraulique | Commander les mouvements | Pompe, distributeurs, huile, vérins |
| Prise de force | Entraîner les outils en rotation | Arbre, embrayage, commande, cardan |
| Attelage et traction | Tirer, porter et positionner les équipements | Trois points, pneus, crochet, différentiel |
Des fonctions anciennes toujours indispensables
Pour retenir les cinq systèmes d’un tracteur, il suffit de suivre le chemin de l’énergie : le moteur la produit, la transmission l’adapte, l’hydraulique commande les mouvements, la prise de force entraîne les outils et l’attelage transmet l’effort au sol. Cette logique reste valable sur les tracteurs anciens comme sur les modèles modernes.
La technologie a ajouté des automatismes, des capteurs et des commandes électroniques, mais elle n’a pas changé les fonctions fondamentales de la machine. Comprendre ces ensembles permet d’entretenir plus efficacement un tracteur, de choisir des outils compatibles et de localiser plus rapidement une panne.
FAQ
Les cinq systèmes principaux sont le moteur, la transmission, l’hydraulique, la prise de force et l’attelage associé à la traction. Les circuits électriques, la direction et le freinage complètent cet ensemble.
Le moteur transforme l’énergie du carburant en énergie mécanique. Il fournit la puissance nécessaire pour déplacer le tracteur, entraîner la prise de force et alimenter la pompe hydraulique.
La transmission conduit la rotation du moteur jusqu’aux roues motrices tout en adaptant la vitesse et le couple. Elle comprend notamment l’embrayage, la boîte de vitesses, le différentiel et les ponts.
La pompe hydraulique met l’huile sous pression, puis les distributeurs dirigent ce fluide vers les vérins. Le système permet ainsi de commander le relevage, un chargeur frontal ou une benne.
La prise de force transmet une rotation mécanique aux outils comme une faucheuse, un broyeur ou une presse. Les régimes de 540 et 1 000 tours par minute sont les plus courants.
